Инфракрасный теплый пол


Замечательная штука! Эти системы можно закладывать под линолеум и ламинат, в стены и потолок. Их не нужно прятать в стяжку, они экономичнее кабелей, матов и прочих нагревательных систем. Перед монтажом пришлось досконально изучать вопрос, а по ходу консультироваться с продавцами. Ниже  алгоритм сборки.
Мой вариант состоит из теплоотражающего слоя(справа), инфракрасной пленки (снизу) и защитного покрытия (слева, черная пленка) Из консультаций с магазином понял, что все слои укладываются надписями кверху. Это важно.
Вся система корейского производства. Я так понял производитель если не монополист то лидер на рынке инфракрасных полов.

Сама нагревательная пленка выглядит так. По краям две медные шины, соединяющиеся между собой решеточной системой.

Комплект ,прилагающийся к полу.
Слева направо. Скотч, естественно тоже корейский, с иероглифами. Кусочки битумной изоляции.Клеммы(обжимы).

Теплорегулятор.-скорее всего покупается отдельно.

  Подготовка основания- зачистка пола.

Ну пролился грунтовкой.
Это так, грунтовку некуда девать!)

Первый слой теплоизоляция. Тут я лоханулся немного по съемке, снимал, снимал а потом взглянул на дисплей а карты нет) Так что сразу перепрыгиваем на уже следующую прослойку - уложенную  нагревательную пленку.

У меня вышло три ряда по центру.
Так же пристыковываются скотчем без налеганий друг на друга..

Справа по стене - это обычная ламинатная подложка, изоляционной подкладки не хватило.
Это нормально. Важно чтоб она была под нагревательной пленкой.

Теперь изоляция медных шин (на снимке левая сторона-6 шт)

На фото видна линия разреза пленки, ее можно резать через каждые 20 см.

Изолируем битумным скотчем из комплекта.


Вырезаем под скотчем кусочки изоляции чтобы подложка не выпирала.
Нам же еще укладывать сверху ламинат. Сама процедура выреза соответствует технологии.

 С других концов пленки вставляем обжимы в шины. И опрессовываем плоскогубцами.

Теперь готовим провода. У меня был кусок нюмовского кабеля,  зачистил его. Хотя думаю лучше подошел бы мягкий провод, легче обжимать в клеммах. Вообще вроде как и 1,5 подходит но лучше все же сечением 2,5.

Схема проста. На каждую полоску к одной шине фазу, к другой ноль. Или к одной плюс к другой минус.
Левая или правая без разницы. Параллелить можно на месте.

Место соединения изолируется битумным скотчем.

Под соединения лучше тоже прорезаться в изоляции.

И под провода.

Теперь последний, третий слой -

Периметр тоже лучше проклеить по приметру чтоб избежать смещения

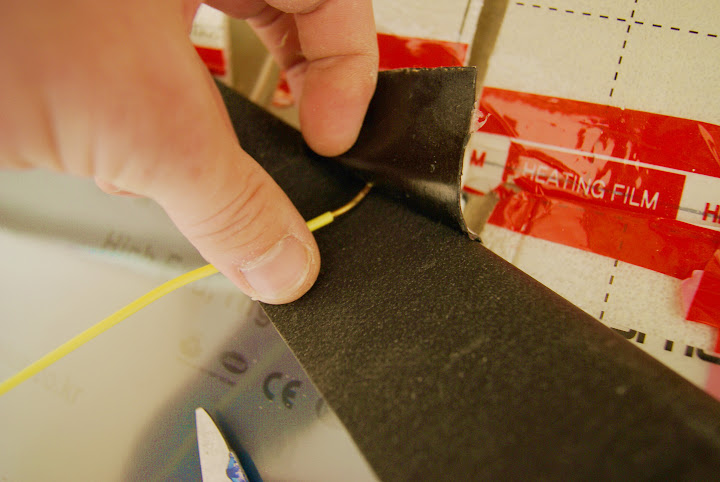

К нему нужно подцепить провод и приклиеить скотчем. Это земля..

Теперь все готово, можно стелить ламинат.

Прямо на систему.


А это уже нюансы и ламинат.




Все! Датчик еше не установлен и не запитан. Это позже!
FINE
Tags: ламинат, теплый пол
