Свет и дерево


Целый день мудрил с торцом второго яруса ( или как это по-русски?). Была рифленая доска, были пять светильников с раздельным питанием. Была задача установить их без стеновых крепежных элементов, вписав монтаж в толщу доски. Но как это сделать? Ведь в этом случае доступ к инженерии исключается, заменить светильник возможности уже не будет и вообще, как их запитать?

Пришлось импровизировать и собирать всю конструкцию на земле, а устанавливать уже в собранном виде.

За неделю, пока меня не было, мансарда ожила. В ней  жили люди, появился телевизор и средство для мытья посуды. Повсюду теплые полы, в квартире тепло, а тут еще и бабье лето весьма кстати.
Вобщем.. И снова здравствуйте!)


А вот куда нужно повесить доску и свет. Это не швеллер а металлический профиль, стенки на вид миллиметра два, сверлятся легко.

Напрягал  сварной шов, я его сточил немного.
Вот там на дальнем плане питающие кабели  от выключателей.

Доски трехметровые, происхождение не знаю - ЛМ или ОБИ.
Качество.. На Вятке бы сказали "москвичам пойдет"). Там в дереве знают толк, я и сам по щепке определяю древесину, но здесь я не  понял. Мягкое, режется ножом.

Надо сказать, что я видел исполнение совсем иначе- с гипсокартоном, шпаклевкой и покраской. Идея не моя, поэтому первой задачей было согласование с клиентом всех тонкостей и нюансов , расстояния, размеры и т.д. Чтоб понимать как он это видит и знать принципиальные моменты. Нужно отдать ему должное, он подготовился заранее, объездив магазины в поисках нужной фурнитуры.
  Монтаж все таки очень нестандартный.  Здесь пришлось подумать.

Как я уже писал, собрать такую конструкцию на месте нереально, поэтому все делал на полу.

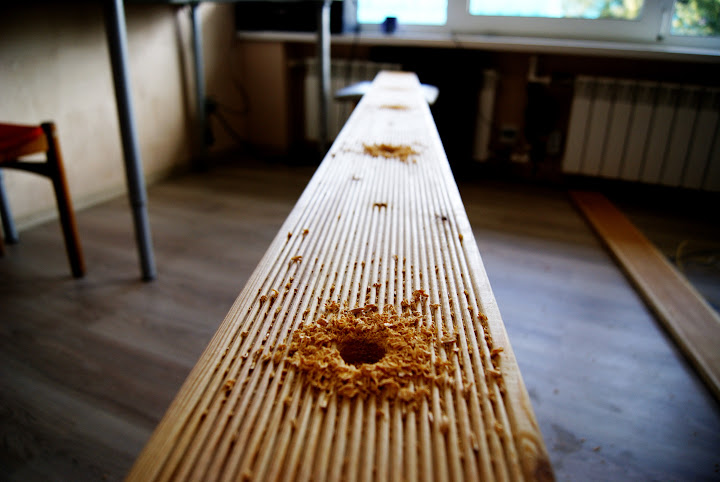

Первое, что я сделал разметился и засверлился перьями под светильники.


Светильники такие,  здесь пришлось отсоединять крепеж к стенке, вкручивать трубки с резьбой, удлинняя часть, которую можно зафиксировать в доске гайками.

На фото пробка, которая по идее будет закрывать болт крепежа.
Таких болтов будет 6 и все по середине доски, по прямой. На картинке - подбираю диаметр под заглушку на ненужном куске.

Итак , отверстия под лампы и крепеж засверлены.

Теперь можно приложить доску к месту, отметиться и засверлить отверстия сверлом по металлу.

Для крепежа были выбраны такие болты и шайбы.

Сразу сточил немного сварной шов.

Фиксация ламп. Лицевая сторона.
Здесь я, помимо отражателя вставляю стягивающую гайку.

Задняя часть. Здесь отверстие расширено, чтоб была возможность утопить гайку.

Сразу подготавливаю места для клемм, в этих углублениях будут соединения проводов.
Сами питающие  провода пойдут в канавках.
Здесь возник вопрос, чем их поджимать?

Самым простым решением виделись скобы для степлера, пришлось сгонять  в магазин.
Заодно купил клемники.

Потом была протяжка проводов. Это ПУСП 2,5, можно было и 1,5 взять, да не было.

Как то так.
По одному каналу два провода, свет разделен на 3-2 через один.

Ну и все, вобщем то, можно крепить и подключать.
Как вешал один? А там шкафчик справа, ставил на него коробку вровень с потолком, так у меня была поддержка.
Слева кусочек, которого не хватило доклеил. Стыки прошпаклюю, затем будет морилка.

Болты по центру закроются хромированными заглушками от системы Джокер. Ее еще предстоит собирать, она будет как раз над  доской. Там  уже предусмотрена  какая то симметрия относительно этих заглушек, я пока еще даже не грузился.


Здесь, конечно, нужно что то думать. Пока еще не решали, но я предупреждал.

Вот и все. С бабьим летом всех!

FINE
